详细介绍:
一、15KW造粒机电磁加热器电气规格
1、额定电压频率:AC 380V / 50Hz
2、电压适应范围:310V~430V
3、额定功率: 15KW
4、功率调节范围:30%-100%
二、环境适应能力
1、温度:-20℃~50℃;
2、湿度:≤95%
三、基本性能概述
1、电流与电压特性:恒流输出;
2、热效率≥90%;
3、IGBT过热保温度:85±5℃;
4、工作频率:17-30KHz;
5、半桥式串联谐振;
6、具有软启动加热/停止模式,高用户设置;使用灵活;
7、具有加热线圈短路保护功能;
8、自动相位跟踪;
9、实物尺寸均为:长470*宽250*高230
10、平均无故障时间10000小时以上

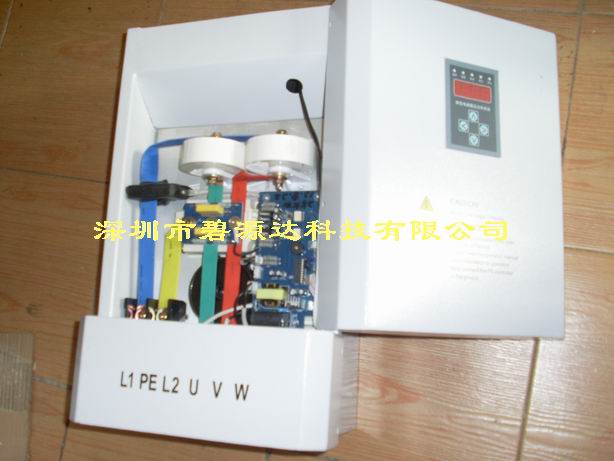

四、系统接线说明及示意图
1、 一个指示灯:正常工作时:指示灯长亮;没负载或者说不加热时:指示灯亮0.5S,灭0.5S循环;
2、RW调节功率大小30%-100%功率(把后面的焊锡断开后接一个10K可调节电阻即可做外置电位器调节功率,一般不用)
3、T—MAIN软启动接口(红色开关打在OFF边时T—MAIN开路工作,闭合停止;红色开关打在ON边时T—MAIN闭合工作,断开停止。)
4、U、V、W是三相三线制电源输入。
5、L1和L2是接加热线圈。
五、 碧源达电磁感应加热器优势
1、电源采用宽电压设计,310V~440V 恒定功率输出,特别适合电网电压波动较大的场合使用;
2、采用德国进口英飞凌100A IGBT 模块半桥串联谐振结构,产品质量更稳定,抗干扰能力更强,长时间连续工作不烧板;
3、增加PID 接口控制功能,0~5VDC 控制功率大小输出,使加热温度控制更精确,更适合各种加热设备的生产配套;
4、增加12V 和24V 电压控制接口,便于固态继电器控制使用;
5、引起德国先进技术,产品出厂前经过严格的功能测试与老化测试,质量得到有效保障,2010年全年返修率0.5%;
6、造粒机15KW电磁加热器全国统一保修1 年,产品终生服务,让您无后顾之忧
